W dokładnym świecieprojekt silnika, zwłaszcza dlaSilniki AGV, istnieje pozornie mały, ale krytyczny parametr -Współczynnik wypełnienia szczeliny. Czynnik ten bezpośrednio wpływa na gęstość mocy, wydajność, wzrost temperatury, a nawet koszt produkcji. Niektórzy inżynierowie opisują konstrukcję silnika jako sztukę ciągłego równoważenia współczynnika wypełnienia szczeliny.
1. Co to jest współczynnik wypełnienia szczeliny w silniku AGV?
Współczynnik wypełnienia szczeliny (Sf) odnosi się do stosunku całkowitego-powierzchni przekroju poprzecznego przewodu wewnątrz szczeliny stojana lub wirnika do efektywnej powierzchni użytkowej szczeliny. Wyraża się go procentowo i oblicza według wzoru:
Sf=(N × Sd × n) / As × 100%
Gdzie:
N: Liczba przewodów w gnieździe
Sd: pole-przekroju pojedynczego izolowanego przewodu
n: Liczba przewodów równoległych
Jak: Efektywna powierzchnia szczeliny (z wyłączeniem izolacji, klinów, przekładek itp.)
Wyższy współczynnik wypełnienia szczeliny oznacza więcej miedzi w gnieździe silnika AGV, co prowadzi do większego wykorzystania przestrzeni.
2. Kluczowe czynniki wpływające na współczynnik wypełnienia szczeliny w silnikach AGV
Aby poprawić współczynnik wypełnienia szczeliny plikuSilnik napędowy AGVnależy wziąć pod uwagę kilka aspektów:
Projekt i materiały
Geometria szczeliny: Szczeliny okrągłe, gruszkowe-i prostokątne różnią się efektywnością wykorzystania.
Typ przewodnika: Płaski drut miedziany zapewnia niemal-pełne wypełnienie szczeliny w porównaniu z drutem okrągłym.
Grubość izolacji: Cieńsza,-wytrzymała izolacja zwiększa użyteczną powierzchnię szczeliny.
Powłoka drutu: Cieńsze warstwy emalii pomagają zmaksymalizować zawartość miedzi.
Produkcja i procesy
Technologia nawijania: Zautomatyzowane, precyzyjne nawijanie zmniejsza odstępy i poprawia zwartość.
Wstępna obróbka drutu: Łączenie i kształtowanie drutów zmniejsza puste przestrzenie i poprawia upakowanie.
Zagadnienia elektromagnetyczne i strukturalne
Projekt otwierania gniazda: Musi równoważyć łatwość nawijania, moment obrotowy szczeliny i wydajność silnika.
3. Jak zwiększyć współczynnik wypełnienia szczeliny w silnikach AGV

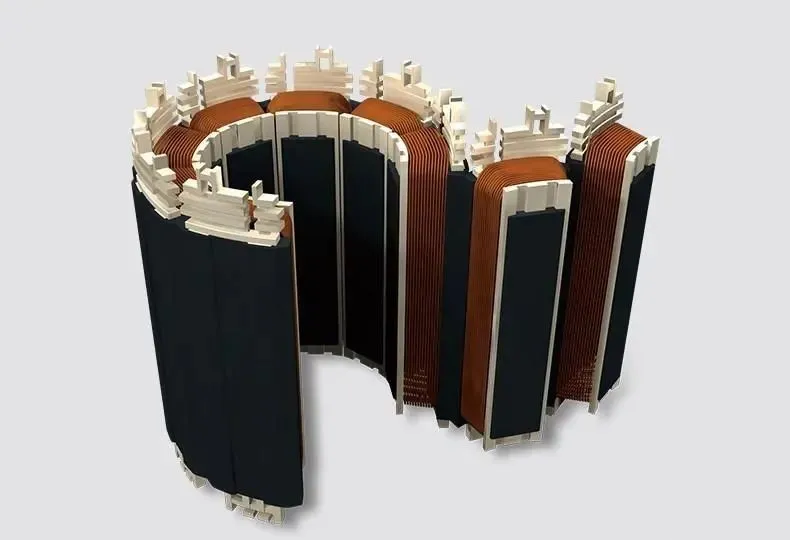

Technologia płaskiego drutu miedzianego: Szeroko stosowany w nowoczesnych silnikach kołowych AGV, osiągający współczynnik wypełnienia do 80%.
Optymalizacja szczelin i izolacji: Połączenie symulacji elektromagnetycznej i strukturalnej z zaawansowanymi materiałami izolacyjnymi.
Ulepszenia produkcji: Zautomatyzowany sprzęt do nawijania i osadzania w celu poprawy konsystencji.
Zoptymalizowany wybór drutu: Cieńsze powłoki pozwalają na umieszczenie większej ilości miedzi w tej samej objętości szczeliny.
4. Plusy i minusy wysokiego współczynnika wypełnienia szczeliny w silnikach AGV
Zalety:
Wyższa gęstość mocy i momentu obrotowego: Więcej miedzi zmniejsza rezystancję i straty miedzi.
Ulepszone zarządzanie temperaturą: Lepsze przewodzenie ciepła obniża temperaturę roboczą.
Większa stabilność mechaniczna: Ciasno upakowane przewodniki redukują wibracje i hałas.
Ryzyko:
Wyzwania produkcyjne: Ciasne uzwojenie może uszkodzić izolację.
Wyższe koszty: Wymaga zaawansowanych materiałów i precyzyjnych procesów.
Straty AC: W-szybkich silnikach AGV wysokie współczynniki wypełnienia bez cienkich-przewodów mogą zwiększyć straty prądu przemiennego.
5. Wniosek: Równoważenie wydajności w projektowaniu silników AGV
Współczynnik wypełnienia szczeliny to nie tylko kluczowy wskaźnikKonstrukcja silnika AGV, ale także odzwierciedleniem wzajemnego oddziaływania między elektromagnetyką, materiałoznawstwem i procesami produkcyjnymi. Chociaż nacisk na maksymalny współczynnik wypełnienia może czasami przynieść odwrotny skutek, optymalizacja go w rozsądnym zakresie znacznie zwiększa wydajność i konkurencyjność silników AGV.
Prawdziwa mądrość inżynierska polega na znalezieniu punktu równowagi pomiędzywydajność, niezawodność i koszt- istota projektowania-silników napędowych AGV o wysokiej wydajności.
